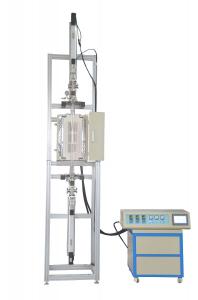

1200度三溫區晶體生長爐
這款提拉式晶體生長爐是在三溫區立式管式爐的基礎上安裝旋轉提拉裝置和旋轉下降裝置而成，并具有定向凝固的功能。
詳細技術參數
|
型號 |
VTL1200-1200-1200-I |
VTL1200-1200-1200-II |
|
功率 |
5.4KW |
5.4KW |
|
爐管尺寸 |
Dia60(OD)X1300mm |
Dia80(OD)X1300mm |
| 外形尺寸（mm） | 爐體部分700X650X3600 電器部分900X650X900 | |
|
電源電壓 |
220V |
|
|
相數 |
單相 |
|
|
提拉機構 |
|
|
|
下降機構 |
坩堝由石英支架支撐 提拉速度：0.1μm/s~2000μm/s 下降行程：0-150mm （可根據客戶需要定制） 轉速：0-40RPM 可以用于定向凝固 |
|
|
加熱元件 |
國產優質電阻絲（可選配瑞典Kanthal A1進口電阻絲） 點擊進入資料下載 |
|
|
控制方式 |
采用宇電程序控溫儀表（標配） 1、30段程序控溫智能PID調節。 2、具有過溫保護 斷偶保護過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1200度或熱電偶燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 3、帶有485 通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 5、儀表具有溫度自整定的功能 （更換進口儀表，需要另外付費，選購）
|
|
|
爐膛材料 |
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。 2、采用日本技術成型。 3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場 |
|
|
控制精度 |
+/- 1 ℃ 用歐陸表可以提升到+/- 0.1 ℃ |
|
|
觸發器 |
移相觸發 |
|
|
電器 |
浙江正泰 |
|
|
可控硅 |
106/16E 德國西門康 |
|
|
第一溫區最高溫度 |
1200 ℃ |
|
|
第二溫區最高溫度 |
1200 ℃ |
|
|
第一溫區額定溫度 |
1100 ℃ |
|
|
第二溫區額定溫度 |
1100 ℃ |
|
|
升溫速率 |
≤30 ℃/ Min （可根據要求修改） |
|
|
推薦升溫速率 |
≤15 ℃/ Min |
|
|
熱電偶型號 |
K型 |
|
|
加熱段長度 |
140+140+140mm |
|
|
恒溫區長度 |
300~350 |
|
|
真空度 |
1、單級泵 TW-1.5A 2、 雙級泵 2XZ-2 3、 VS-0.1真空系統
4、 VS高真空系統 5、 恒壓泵 6、英國PCG550（INFICON）電容真空計 1、一般粗略抽真空、把爐管里面的氣體趕出來用：TW-1.5A單級泵即可。 2、雙級泵2XZ-2 真空泵能夠把管式爐爐管的真空度抽到10Pa左右。 3、VS-0.1真空系統能夠把管式爐爐管內的真空度抽到0.1Pa（并配帶有電阻真空計顯示）。 4、VS高真空系統（該系統是由分子和機械泵組成）能夠把管式爐爐管內的真空度抽到10-3 Pa。 5、恒壓泵（該系統可以把管內壓力控制在-100.0KPa~100.0KPa）。 6、英國（INFICON）電容真空計（測量范圍3.8x10-5 -1125 Torr、可檢測各種氣體，包括混合氣體，測量精確、重復性好、可選防腐類型PCG554）
|
|
|
下端真空法蘭 |
1、為了增加抽氣速率，達到更高真空的要求。可將原有軟管接頭更換成KF-25接口（VS-0.1和VS高真空系統接口皆為KF25） 2、如用于供氣系統，可將原有軟管接頭更換成Φ6.35mm雙卡套接頭. |
|
| 上端真空法蘭 |  |
|
|
四周表面溫度 |
≤45℃ |
|
| 開蓋安全保護系統 |
爐體上帶有空氣開關和保險絲 ，當電流超過空開的額定電流時，空開會自動跳開，有效的保護電爐。 |
|
| 爐塞、材料放置 | ||
| 保修期 |
一年質保 ，終身技術支持 特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
|
| 注意事項 |
1.爐管內氣壓不可高于0.02MPa2.由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa 3.當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當 4.進入爐管的氣體流量需小于200SCCM，以避免冷的氣流對熱爐管的沖擊 5.對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開排氣閥，以防意外發生（如爐 管破裂，法蘭飛出等） |
|
1、 電阻絲
電阻絲 原絲 電阻絲爐膛
(1)、表面溫度高可達1420℃
(2)、表面為不銹鋼色（非常亮、客戶識別時要注意）、不會生銹，使用時間再長都不會掉渣。
(3)、電阻均衡、溫場均衡性好
電阻絲 電阻均勻 、 發熱量均衡
溫場效果好
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場
4、采用4周加熱，溫場更加均衡
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、認證
.jpg)
7、法蘭
鉸鏈式法蘭（選購） 可以接電阻真空計和KF25波紋管的法蘭（選購） 水冷法蘭（選購）
標準配件
|
描敘 |
數量 |
圖片 |
|
VTL1200 立式管式爐 |
1 臺 |
|
|
石英管60mm OD x 1000mm L |
1根 |
|
|
不銹鋼下法蘭 |
1 個 |
|
| 不銹鋼上法蘭 | 1個 | |
|
不銹鋼爐鉤 |
1 個 |
|
|
氧化鋁爐塞 |
2個 |
|
|
高溫手套 |
1 雙 |
|
|
石英坩堝 |
個 |
|
| Ｋ型熱電偶 | 1個 |  |
|
COM轉USB接口（選配） |
1 套 |
|
|
說明書 |
1 份 |
 |
|
軟件（選配） |
1份 |
|
