VS-0.1低真空系統

VS-0.1低真空系統

一、概述

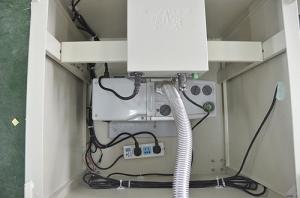

該系統（能把管式爐內的真空度抽到0.1Pa）由法蘭、高真空擋板閥、電阻真空計、波紋管、支架、真空泵組成，在法蘭出氣嘴處接根三通管，三通管一端接電阻硅，另一端接高真空擋板閥，用Dia25的波紋把擋板閥和真空泵連接起來，連接口用KF25快捷卡箍。

二、真空泵技術參數

三、 電阻真空計

  ZDR-I/ZDR-I-LED型單路電阻真空計

    電阻真空計（又名皮拉尼真空計）采用經過特殊穩定化處理的ZJ-52T電阻規，并對其施與恒功率的新型定溫工作方式，同時應用微處理機對規管的非線性進行線性處理。具有性能穩定、量程寬、響應快、漂移小等特性。以及強大可靠的以微處理為核心的繼電控制、串行通訊輸出、真空模擬量輸出等功能。特別適用于真空應用設備的粗、低真空測量與控制。

技術參數：
* 配用規管：ZJ-53B/ZJ-54D電阻規
* 測量范圍：10⁵ ～10 ^-1 Pa
* 測量路數：1路
* 控制路數：2路可壙展至4或8路
* 控制范圍：5×10 ³ ～5×10 ^-1 Pa
* 控制方式：繼電器觸點輸出，負載能力AC220V/3A (或DC28V/3A)無感負載
* 電源：90-260V/50Hz或220V ±10% 50Hz
* 功耗：25W
* 重量：4Kg/3Kg/0.5Kg （以不同機箱而定）
* 機箱尺寸：240 ×88× 280 或 265 ×119 ×280 或96 ×96 ×120

480× 88 ×280 或480 ×119 ×280 （寬×高×深）

性能特點：
*LED 綠屏數字顯示。
* 寬廣的測星范圍

* 快速的反應速度

* 微機修正規管非線性，減少了測量誤差。
* 光電隔離，數字濾波，增強抗干擾能力。
*PVC 彩色面板，外型美觀大方。
* 點控或區域繼電控制輸出，同時設定點具有掉電保護記憶功能。

標準配置
