1700度真空氣氛升降爐
|
型號 |
VSF1700-I |
VSF1700-II |
|
|
功率 |
7KW |
13KW |
|
|
爐膛尺寸（DXWXH） |
200X200X200mm |
300X300X300mm |
|
|
外形尺寸（DXWXH） |
700X700X1950 |
900X900X2200 |
|
|
凈重 |
265 |
310 |
|
|
電源電壓 |
220V |
380V |
|
|
相數 |
單 相 |
||
|
加熱元件 |
1800型 硅鉬棒 |
||
|
控制方式 |
采用宇電程序控溫儀表（標配） 1、30段程序控溫智能PID調節。 2、具有過溫保護 斷偶保護過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1720度或熱電偶燒斷時， 主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 3、帶有485 通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 5、儀表具有溫度自整定的功能
（更換進口儀表，需要另外付費，選購） |
||
|
升溫速率 |
≤20 ℃/ Min |
||
|
推薦升溫速率 |
10℃/ Min |
||
|
冷態下 真空度 |
10Pa |
||
|
爐膛材料 |
1800型氧化鋁多晶體纖維（氧化鋁含量95%以上）日本進口 |
||
|
控制精度 |
+/- 1 ℃ |
||
|
最高溫度 |
1700 ℃ |
||
|
額定溫度 |
1600 ℃ |
||
|
真空下額定溫度 |
1500 ℃ |
||
|
四周表面溫度 |
≤45 ℃ |
||
|
熱電偶型號 |
B |
||
|
觸發器 |
移相觸發（帶軟啟動和限流功能） 限流功能：無論怎么調節升溫時間，我們電爐經過變壓器后的二次電流被限制在160A以內，有限的保護了設備，無論你怎么操作，都不會把設備燒壞。 軟啟動功能：開機時電流會慢慢增大，對加熱元件的沖擊較小，有利于加熱元件壽命的延長 |
||
|
電器 |
浙江正泰 |
||
|
可控硅 |
106/16E 德國西門康 |
||
|
空氣開關 |
爐體上帶有空氣開關，當電流超過空開的額定電流時，空開會自動跳開，有效的保護電爐。 |
||
|
安全保護系統 |
該爐爐門上安裝有行程開關，降下?tīng)t門時，電源會自動切斷，防止碰到加熱元件而出現觸電危險。 |
||
|
認證 |
|
||
|
行程開關 |
當升降桿到最高或最低點時，行程開關會給升降桿自動斷電，從而不會過升或過降 |
||
|
升降系統 |
采用自動升降不銹鋼電動推桿，按下升或降按鈕后，物料會隨升降托盤自由升降 |
||
|
電動推桿功率 |
150W |
||
|
電動推桿升降速率 |
40mm/ S |
||
|
|
型號 |
VRD-8 |
|
|
極限分壓強 |
5X10-2 Pa |
||
|
進排氣接口 |
KF25 |
||
|
電機轉速 |
1440RPM |
||
|
抽氣速率 |
2.2L/S |
||
|
電機功率 |
0.4KW |
||
|
|
型號 |
PCG554 |
|
|
輸入電壓 |
24V 1A DC（配有220V變壓器） |
||
|
真空計接口 |
KF16 |
||
|
數字顯示 |
數字顯示（屏幕尺寸為20x14mm），其數據顯示單位為torr |
||
|
產品尺寸 |
46mm×28mm×126mm ( L x W x H) |
||
|
重量 |
5 lbs |
||
|
檢測氣體 |
可檢測各種氣體，包括混合氣體，測量精確、重復性好。 |
||
|
是否防腐 |
防腐 |
||
|
響應時間 |
≤30ms |
||
|
測量范圍 |
3.8x10-5 -1125 Torr. |
||
|
氣 氛 |
VF1700在各種氣氛下最高使用溫度 |
|
NO2,CO2,O2,Air |
1700℃ |
|
He,Ar,Ne |
1650℃ |
|
SO2 |
1600℃ |
|
CO,N2 |
1500℃ |
| 真空 | 1500℃ |
|
濕H2 |
1400℃ |
|
干H2 |
1350℃ |

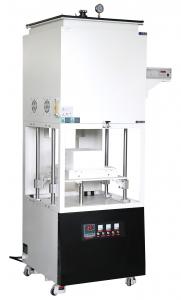

這款真空氣氛升降爐以硅鉬棒為加熱元件，采用三層殼體結構和宇電30段程序控溫系統，移相觸發、可控硅控制，爐膛采用日本進口1800型氧化鋁多晶體纖維材料，爐殼間配有風冷系統，能快速升降溫，該爐具有溫場均衡、表面溫度低、升降溫度速率快、節能等優點，拿取物料方便，不需要坩堝鉗伸到爐膛里面，適合于高溫取料退火、高溫真空燒結等，是高校、科研院所、工礦企業做粉末燒結、陶瓷燒結、玻璃熔煉、高溫實驗、質量檢測用的理想產品。
1、加熱元件
.jpg)
（1）、硅鉬棒的熱端粗度D1為7mm、一般廠家采用的6MM、加熱端粗、不容易彎曲、棒子的表面負荷低，使用壽命長。
（2）、采用的是熱彎技術，電阻均勻，使用壽命長
（3）、Lu冷端長度為210mm， 400X300X300爐子為260 ，一般廠家采用180mm, 冷端長爐頂溫度低。
（4）、硅鉬棒表面氧化非晶膜致密，能夠比較好的保護硅鉬棒。
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
進口爐膛 VS 國產爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、該爐膛不掉粉、材料保溫性能好、反射率高、溫場均衡，抗熱漲冷縮能力強
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、觸發器
.jpg)
軟啟動限流觸發器 大部分廠家使用的非限流
廈門博特觸發器
1、移相觸發（帶軟啟動和限流功能）
2、限流功能：無論怎么調節升溫時間，我們電爐經過變壓器后的二次電流被限制在170A以內，有限的保護了設備。非限流觸發器，如果升溫速率設置錯誤或者過快、低溫時電流非常大，設備會跳閘或燒壞。
3、軟啟動功能：開機時電流會慢慢增大，對加熱元件的沖擊較小，有利于加熱元件壽命的延長
4、保護功能：如果電流超過限制電流、觸發器會自動切斷觸發功能以切斷電流保護電爐。
7、UL認證變壓器
8、認證
.jpg)
密封系統： 該爐頂蓋和爐門（其他地方已經焊接好）均采用硅膠O型圈擠壓密封、撤卸方便、可重復撤卸、氣 密性好、可保證8小時壓力表指針不偏轉。
該爐采用的是三層殼體結構，密封層里還有一層內膽，抽真空時不會擠壓到爐膛。
供氣系統： 該爐配有浮子流量計，客戶可通過浮子流量計或質子流量計控制氣體的流速（質子流量計為選購）。
氣氛升降爐優點： 1、可以爐膛四面布棒，溫場更加均衡。
2、 拿取物料方便，特別是在高溫下需要拿取物料，等物料降出爐膛后用戶再?gòu)耐斜P(pán)上取，這樣就不會有爐膛輻射熱，避免把人燙傷。
3、托盤四周有四桿支撐，物料在托盤上非常平穩。
4、爐門口在爐子的低部，這里的溫度最低，有利于密封圈的密封和延長密封圈的壽命。
（選配)防爆系統: 防爆系統是有電磁閥、微電腦、壓力顯示和變送器、24V電源、交流接觸器等組成。爐內的壓力通過壓力顯示和變送器轉變?yōu)殡娦盘?hào)傳遞給微電腦，微電腦通過與設定的值進行比較，然后給出信號控制交流接觸器，從而控制電磁閥的通斷。當爐內壓力大于我們?cè)O(shè)定的允許壓力時，電磁閥馬上開啟，起到一個防爆作用，電磁閥上我們安裝了出氣管，用戶可以接上管子把氣體排往戶外
該防爆系統有很多優點：
（1）、具有重復使用性：壓力大于設定值時電磁閥打開，壓力低于設定值時電磁閥關閉，不像機械式的防暴器，爆掉一次就無法使用。
（2）、設定值可調：用戶可以根據需要通過微電腦調節電磁閥的開啟壓力
（3）、防爆點非常靈敏：由于采用的是微電腦和電信號，壓力一到防爆點馬上起爆.
（4）、防爆系統安全：起爆時沒有任何碎片飛出。（如果采用機械式的可能有玻璃片飛出）
（5）、防爆系統穩定性好：由于采用的是微電腦和電磁閥，到我們的設置點一定會起爆，用戶并可以試驗，不像機械式無法試驗，到防爆點是否會打開也有很多的不確定性。
|
描述 |
數量 |
圖片 |
|
VSF1700真空氣氛箱式爐 |
1臺 |
|
|
B型熱電偶 |
1 個 |
|
|
氧化鋁墊磚 |
1 個 |
|
|
爐門磚 |
1 個 |
|
|
不銹鋼坩堝鉗 |
1 把 |
|
|
高溫手套 |
1 pair |
|
|
氧化鋁坩堝 |
1 個 |
|
|
COM轉485通訊接口 |
1套 |
|
|
潛水泵 |
1 臺 |
|
| 真空泵 | 1 臺 |  |
| 真空擋板閥 | 1 個 |  |
| 波紋管 | 1 根 |  |
| 浮子流量計 | 1 個 |  |
| 煙霧過濾器 | 1 個 | 濾器1.jpg){kind=small} |
| 粉塵過濾器 | 1 個 |  |
| KF25卡套 | 3 個 |  |
| KF16卡套 | 1 個 | |
| 電阻真空計 | 1 套 |  |
| KF三通 | 1 套 |  |
|
爐子說明書 |
1 份 |
|
|
軟件 |
1 份 |
|
|
島電表說明書 |
1 份 |
|
