1800度真空熔煉爐磁場熔煉爐
技術參數
|
型號 |
SP25-mf |
||
|
優點 |
1、這款設備帶有2個線圈，可以澆鑄 2、磁場退火爐可以提供一個磁場，熔化的金屬在磁場的作用下，金屬原子不停的運動，混合的更均勻 3、熔化的金屬在磁場的作用下金屬原子按一定的方向運動，冷卻凝固后，金屬材料分層排布 |
||
|
最大輸出功率 |
25KW |
||
|
最高溫度 |
1800℃ |
||
|
銅圈尺寸 |
170mm(OD)X160mm(ID)X90mm(H) |
||
|
高純石墨坩堝尺寸 |
58mm(OD)X48mm(ID)X94mm(H) |
||
|
石英管 |
150mm(OD)X143mm(ID)X570mm(H) |
||
|
高 頻 感 應 電 源
|
加熱方式 |
高頻感應加熱 |
|
|
工作電壓 |
380VAC 三相 50HZ |
||
|
振蕩頻率 |
30-80KHZ |
||
|
加熱電流 |
12-70A |
||
|
冷卻水 |
≥0.2MPa ≥6L/分 |
||
|
保護 |
帶有欠水壓、過熱、過功率保護 |
||
|
熱電偶型號 |
鎢錸熱電偶 |
||
| 外加電磁場攪拌 |
在金屬合金等物料的加工時，除了原本的攪拌方式（如通過線圈等設備產生的攪拌效果），額外施加電磁場來實現攪拌。電磁場與物料相互作用，產生電磁力，這個電磁力能夠驅動物料中的帶電粒子運動，進而帶動整個物料的攪拌。這種攪拌方式可以讓物料在加工過程中更加充分地混合，從而使合金成分更加均勻，有助于提高合金的質量和性能等。 |
||
|
不銹鋼支架 |
不銹鋼支架垂直固定在移動架子上，石英管和法蘭通過支撐板固定于不銹鋼支架上，非常牢固、緊湊 |
||
|
下真空法蘭
|
下不銹鋼法蘭上焊接有真空腔體，在真空腔體上開有爐門，可從該爐門拿取物料、腔體上并焊接有KF25接頭、KF16接口和進氣閥門，KF25接頭上安裝有真空擋板閥，1米長波紋管連接于該閥和真空泵，KF16接口可接真空計 |
||
|
上真空法蘭
|
上真空法蘭安裝有壓力表和出氣閥，法蘭蓋配有2種，一種帶玻璃觀察窗，可觀察管內物料融化的情況，一種熱電偶，可對物料進行程序升溫 |
||
|
耐火裝置
|
爐管內的耐火裝置由日本三菱1900型氧化鋁纖維制成，最高溫度可耐1800℃，該保溫材料的形狀似如一個保溫桶，頂部打開可以放石墨坩堝和物料，頂部并開有小孔，可以觀察坩堝內物料熔化的情況或從該孔插入熱電偶 |
||
|
控溫系統
|
采用PID控制，可對物料進行程序控溫加熱，可同時手動調節電流輸出大小，設備帶有過溫保護 |
||
|
控溫精度 |
+/-5℃ |
||
|
保護玻璃 |
在爐管的四周安裝有鋼化玻璃和固定鋼化玻璃的鋁型材，可以很好的保護使用者的安全 |
||
|
磁場爐
|
最高溫度 |
1700℃ |
|
|
加熱原件 |
硅鉬棒 |
||
| 腔體大小 | φ120×150 | ||
| 磁力大小 | 0.1T | ||
| 熱電偶型號 | B型 | ||
| 升溫速率 | ≤10℃/min | ||
| 是否水冷 | 是 | ||
|
真空泵
|
抽氣速率 |
4L/S |
|
|
極限真空度 |
1Pa |
||
|
電阻真空計
|
型號 |
ZDR-I |
|
|
功率 |
25W |
||
|
真空度測量范圍 |
0.1-10 5 Pa |
||
|
電阻硅 |
ZJ-52T |
||
|
水冷機
|
型號 |
CW-6200 |
|
|
工作電壓 |
220~240V |
||
|
整機額定功率 |
2.03KW |
||
|
最大揚程 |
25M |
||
|
制冷量 |
4333kcal/h |
||
|
水箱容量 |
14L |
||
|
壓縮機功率 |
1.75KW |
||
|
出入水口 |
Rp1/2’’ |
||
|
機器尺寸 |
470X670X890mm(長X寬X高) |
||
|
磁場退火爐 |
在磁場環境下對金屬樣品退火 |
||
|
認證 |
 |
||
|
質保期 |
1年，耗材除外 |
||
這款真空感應熔煉爐采用中頻感應加熱，采用50段程序控溫系統，PID調節，溫度可控，爐膛采用進口氧化鋁多晶纖維材料，具有升降溫度速率快、方便、簡潔等優點，是高校、科研院所、工礦企業做高溫熔煉、鑄造用的理想產品.。
軟件控制系統（選購）：該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出。
密封系統：該爐爐管與法蘭之間采用硅膠O型圈擠壓密封、撤卸方便、可重復撤卸，氣密性好、可保證12小時壓力表指針不偏轉。
真空系統：該爐配有VRD-8真空泵，如果需要更高的真空度可以選用分子泵，可選配煙霧過濾器和油污過濾器。
爐膛材料：采用日本進口爐膛材料，不掉粉、材料保溫性能好、反射率高、溫場均衡，抗熱漲冷縮能力強。
漏電保護功能：該爐裝了漏電空氣開關，當爐體漏電時自動斷電，以確保使用的安全性。
供氣系統（選購）：客戶可通過浮子流量計或質子流量計控制氣體的流速（詳細請查看選件）。
法蘭：采用雙環密封技術，有效的提高了法蘭的氣氛性，法蘭上裝有多種接頭，可接電阻真空計、KF25波紋管并能做成容易撤卸的鉸鏈式。
水冷系統：改爐配有冷水機、可以有效的給感應線圈提供冷卻水，水冷系統具有自動控溫和過溫保護等功能。
感應加熱爐：采用IGBT功率模塊和變流控制技術，操作簡單、維修方便，具有欠水欠壓和過溫保護。

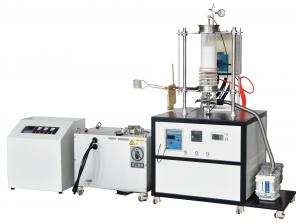

全圖
