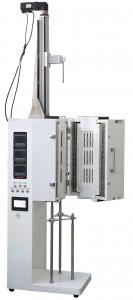

1200度布里奇曼晶體生長爐

技術參數
詳細描述
視頻展示
標準配置
選配件

詳細技術參數

型號	VTL1200-Ⅲ-BG
特點	1、該爐具有多種功能，即可做晶體生長爐使用，也可做普通立式管式爐使用 2、采用進口歐陸3504儀表，控溫精度高，±0.1度 3、電機驅動懸掛絲順著滑臺升降，并安裝限位開關，升降不會過沖 4、爐體升降速度可控，升降行程可按客戶要求定制
功率	4.5 KW
升降速度	0.1~2000μm/s（可調）
升降行程	0~100mm（可根據要求定制）
升降程序	1、該設備帶有一塊6寸觸摸屏 2、觸摸屏中內置本公司自主研發的PLC程序，畫面友好，操作簡單 3、軟件做了安全保護按鈕，防止誤操作損壞設備
爐膛尺寸	Φ60mm

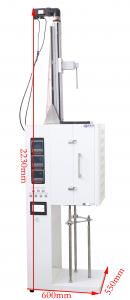

外形尺寸（mm）	600×550×2230mm
電源電壓	220V 單相
案例	南京大學用該設備生長的鈣鈦礦晶
加熱元件	國產優質電阻絲（可選配Kanthal A1進口電阻絲）點擊進入資料下載
控制方式歐陸儀表	3504溫度儀表 1：高精度的溫度儀表，LCD液晶顯示屏，5位數值顯示，通過快速設置配置簡單，C/F單位切換。 2：50組程序500步，斷電或停機，再次啟動程序可以設置從斷電處或起始點啟動程序，也具有運行，暫停，跳步，停止，復位等功能。 3：標準的3組PID參數（可選8組PID參數），自帶PID自整定功能。 4：數學/邏輯運算，計時器功能，報警功能，做數學及邏輯運算功能，比如傳感器與紅外傳感器的自動/手動切換，高溫爐邏輯控制功能，及相關報警策略與功能。 5：配方功能，不同產品可以調用不同的參數 6：客戶自定義畫面功能，顯示當前值，設定值，輸出%，程序運行狀態及時間等， 7：支持各種通訊接口 Modbus, Ethernet, Profibus，Devicenet，可以與任意PLC或上位系統集成 8：OEM密碼功能 9：多語言支持（英語，法語，德語，西班牙，意大利） 10：PC版的iTools圖形組態軟件，方便組態，監控，調試 11：UL/CE認證
爐膛材料	1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。 2、采用日本技術成型，不掉渣，保溫好。 3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場
儀表控制精度	+/- 0.1 ℃
觸發器	移相觸發
電器	浙江正泰
可控硅	106/16E 德國西門康
最高溫度	1200 ℃（石英管）
額定溫度	1150 ℃（石英管）
升溫速率	≤30 ℃/ Min （可根據要求修改）
推薦升溫速率	≤15 ℃/ Min
熱電偶型號	K型
加熱段長度	100+100+100mm
四周表面溫度	≤45℃
開蓋安全保護系統	爐體上帶有空氣開關和保險絲，當電流超過空開的額定電流時，空開會自動跳開，有效的保護電爐。
質保期	一年保修，終身技術支持特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不在保修期內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。
注意事項	1.爐管內氣壓不可高于0.02MPa 2.由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa 3.當使用的爐管為石英管時，爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當 4.進入爐管的氣體流量需小于200SCCM，以避免冷的氣流對熱爐管的沖擊 5.對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開排氣閥，以防意外發生（如爐管破裂，法蘭飛出等）
