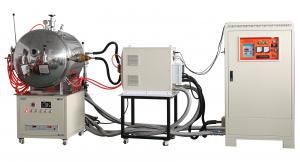

10公斤真空懸浮熔煉爐

ZLF真空感應熔煉爐

型號

VLF-10000

最大熔煉重量（按鈦液計算）

            最高加熱溫度

3000

懸浮電源

最大輸入功率

300KW（熔煉鈦合金時）不同的材料所需功率不一樣

采用電源

IGBT懸浮專用電源

振蕩頻率

15-30KHZ（頻率自動跟蹤）

冷卻水要求

電源≥0.2MPa              坩堝 ≥0.5MPa

感應線圈

懸浮爐專用線圈

輸入電壓

三相380V   50 HZ

融化速率

10~15min

坩堝

懸浮專用水冷銅坩堝

坩堝內尺寸

Dia120X150mm

水冷銅坩堝

腔體內尺寸

Dia750X800

腔體真空度

< 5X10 ^-3Pa

斷偶保護和顯示

有

過溫保護

有

 過流保護

有

欠壓保護（水壓）

有

紅外測溫儀（選購）

美國進口紅外測溫儀，特點

1、響應時間快、高精度；

2、可24小時實時連續在線測溫、安全、耐用；

3、激光瞄準、穩定性好、尤其適合測量高溫小目標；

4、10毫秒的響應時間和±0.3%的重復性精度，保證滿足您進行快速、精確測溫的要求。

坩堝可傾倒旋轉角度

0-360度 （可任意角度偏轉）

真空腔體內是否可接水冷坩堝

 可以

為了在真空熔煉過程中添加各種元素，因此在加料器里裝有特制的4格加料器料斗，加料器有蓋，能把加料器進行真空密封。在熔煉抽真空之前，把元素預先放在加料器料斗中，在添加元素時借手輪轉動加料器料斗，元素便從加料器口流出，流入到熔融金屬液面上，避免噴濺

觀察窗尺寸

  Dia 90mm

  銅模                     石墨漏斗             方形銅模

真空機組

機組輸入電壓

380V /220V

波紋管

KF40X1000

真空擋板閥

KF40

  分子泵

（方案一）

 分子泵型號

 FF200/1300

  輸入電壓

 220V

  分子泵進氣口法蘭

  DN200

分子泵抽氣速率L/S（對空氣）

  1300

分子泵極限壓強（Pa)

6×10^-7

冷卻方式

 水冷

冷卻水壓（MPa）

 0.1-0.2

冷卻水溫度

<25℃

環境溫度

0~40℃

建議啟動壓強

<100Pa

      前機真空泵VDR-90

功率

2KW

電壓

220V

轉速

1450rpm

進氣口徑

 KF25/KF40

前機泵抽氣速率（L/S）

24

極限壓強

4X10 ^-2Pa

擴散泵TK200

電壓

220V

功率

1800W

極限真空度（在無泄露時）

進氣接口

DN200

出氣接口

DN40

注入油量

0.55L

抽氣速率（N2）

2000L/S

復合真空計

復合真空計型號

ZDF

 電源

 220V   55W

控制精度

± 1%

 真空計測量范圍

10^-5 -10 ⁵ Pa
